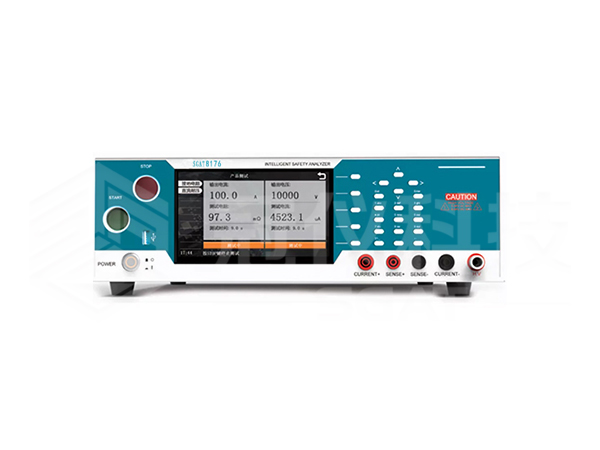

本公司针对光伏产业自动化测试产线配套需求，匠心研发出一款高性能综合测试仪，集耐压测试、绝缘电阻测试与接地连续性测试三大核心功能于一体。设备标配专业数据采集管理软件，可实现测试数据实时采集、直观显示与高效追溯，同时支持 U 盘远程程序升级，无需拆机即可完成固件更新，大幅提升设备维护便捷性与功能扩展性。产品严格遵循光伏领域权威标准 IEC61215 及 IEC61730 设计制造，性能稳定可靠，检测精准高效，可完美适配光伏组件及相关电气产品自动化产线的严苛测试要求，为光伏产品质量管控与安全认证提供强有力的硬件支撑。
功能完备：测试项目包括直流耐压、绝缘电阻、直流 接地导通电阻、电弧侦测、开路侦测等。
符合法规：符合UL1703-平板型太阳能组件安全认证标准和IEC61730-1光伏直流接地电阻测试要求。
量程：直流耐压输出至12000V, 绝缘电阻输出至6000V, 直流接地输出至100A/100mΩ,1kVA 输出容量，业内领先。
性能强大：触摸屏，精度高，基本安规精度1%;速度快。
直流耐压与接地电阻可以同步并行测试，速度倍增。
直流耐压快速放电功能。
接口丰富：带USB、LAN、RS232等多种接口。
支持USB条码枪，实现扫码启动、数据存储、条码绑定、信息上传等功能。在扫码启动后测试数据会自动与当前条码进行匹配，并能根据用户设定好的识别字段查询当前需要的测试程序，自动调取，并完成测试以及数据存储。
直流耐压测试 | |
额定输出 | 12KVDC/10mA |
直流电压输出 | 范围：(100～12000)VDC,分辨率：1V,误差：±(1%×设定值+5V) |
直流电流测量 | 范围：0.0~350.0/300~3500μA3.00~10.00mA,分辨力：0.1/1μA/0.01mA,误差：±(1%×读数值+5个字) |
缓升时间 | 范围：0,(0.4~999.9)s,0为关， |
持续时间 | 范围：0,(0.5~999.9)s,0为无限长，分辨力：0.1s,误差：±1%×设定值+1个字 |
电弧侦测 | 1~9(9最灵敏),0表示关电弧功能 |
电流补偿 | (0~200.0)μA,自动 |
放电时间 | ≤200ms |
绝缘电阻测试 | |
额定输出 | 6000VDC/200GΩ |
直流电压输出 | 范围：(100～6000)VDC,分辨率：1V,误差：±(1%×设定值+5V) |
电阻上下限设置 | 范围：1.0MΩ~200000MΩ,上限包含无上限设定 |
绝缘电阻测量 | 范围：0.100MΩ~50.00GQ,分辨力：0.001MΩ /0.01MΩ/0.1MΩ /0.001GQ /0.01GQ 误差：100V~499V:0.100MΩ~2.000GΩ,±(5%×读数值+2字) 500V~6000V:0.100MΩ~999.9MΩ,±(2%×读数值+2字)1 1.000GΩ~9.999GΩ:±(5%×读数值+2字) 10.00GΩ~200.00GΩ:±(15%×读数值+2字) |
缓升时间 | 范围：0,(0.1~999.9)s,0为关， |
延判时间 | 范围：0,(0.5~999.9)s,0为无限长，分辨力：0.1s,误差：±1%×设定值+1个字 |
接地电阻测试 | |
额定输出 | 电流最大100A,电阻最大600mΩ,开路电压低于12V |
输出电流 | 范围：(2.0A~100.0A)AC,分辨率：0.1A,误差：±(1%×设定值+2个字) |
电流波动 | ≤0.4%×设定值/分钟 |
输出电压 | 范围：(3.0~10.0)VAC,分辨力：0.1V,误差：±(1%×设定值+2个字),开路情况下 |
输出频率 | 50Hz/60Hz,精度：±0.1Hz测量误差：<100mΩ,±(1%×设定值+1mΩ);≥100mΩ,±(1%×设定值+2个字) |
测试时间 | 范围：0,(0.5~999.9)s,0为无限长，分辨力：0.1s,误差：±1%×设定值+1个字 |
输入电源 | AC,220V±10%,50Hz±5%,10A |
外型尺寸(mm) | 430(W)×132(H)×470(D) |
