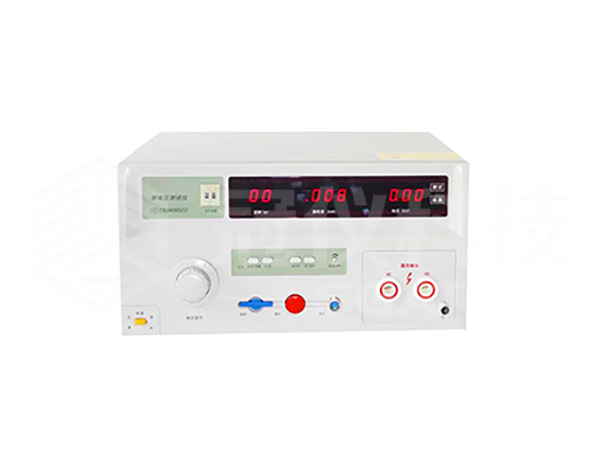

SGAT8171B耐压测试仪是一款专注于耐压强度检测的专业仪器，能够以直观清晰的显示、精准无误的测量、高效快捷的操作以及稳定可靠的性能，对各类被测对象的击穿电压、漏电流等关键电气安全性能指标进行全面检测。同时，该仪器可作为高压电源使用，广泛应用于元器件及整机设备的性能测试，为电气产品的安全性能把控提供有力支撑。

作为SGAT系列耐压测试仪的核心型号之一，SGAT8171B严格遵循IEC、CSA、UL、JIS等国内外权威安全标准进行设计研发，耐压输出范围覆盖1kV~50kV，漏电流测量范围为0~200mA，可满足不同场景下的多样化测试需求。其适用范围十分广泛，涵盖家用电器、电源开关、电线电缆、变压器、接线端子、高压胶木电器、电机等常见电气产品，同时可应用于医疗、化工、仪器仪表等特殊行业，以及强电系统的安全耐压与漏电流测试，更是科研实验室开展技术研究、技术监督部门实施质量检测不可或缺的核心耐压试验设备。

SGAT8171B耐压测试仪在研发过程中，充分吸收消化了国内外同类产品的先进技术优势，同时深度结合众多行业用户的实际使用场景与需求反馈，进行了全方位的技术提升与功能完善。该仪器具备测试电压与漏电流同步显示的核心优势，功能设计兼具丰富性与实用性：通过漏电流实时显示，不仅能精准反映被测物体的实际漏电流数值，还可用于对比同类产品不同批次、不同生产厂家的耐压性能差异，从源头保障产品电气安全性能达标；此外，借助漏电流显示功能，还可拓展用于高压硅堆的反向电压、反向漏电流等参数的测量。凭借卓越的技术性能与稳定的质量可靠性，SGAT8171B耐压测试仪在国内同类型产品中处于领先水平，能够为各行业用户提供高效、精准、可靠的耐压检测解决方案。

     1、 电压测试范围：AC/DC：0~10kV                     电压准确度：5%FS；

     2、漏电流测试范围：AC：0~2mA、2mA~20mA、20mA~50mA三档

     DC：0~2mA、2mA~20mA          漏电流准确度：5%FS；

     3、漏电流报警值预置范围： AC：0.3~2mA／2~20mA／50 mA

     DC: 0.3~20mA（连续设定）

     4、 时间测试范围：1s~99s，连续设定和手动；

     5、容量：500VA

     6、输出波形：50Hz正弦波 AC ;  DC

     7、电源：198V～242V  AC    47.5 Hz～52.5Hz ；

     8、工作条件：环境温度0～40ºC、湿度：≤75% RH ；

     9、体积：390×400×200mm

    10、重量：15kg

    11、附件：高压测试棒一付、电源线一根、说明书一份、保修卡合格证一张。

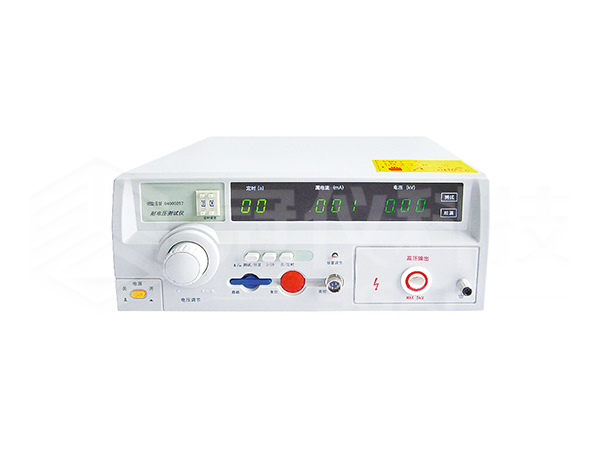

     1、电源开关；

     2、启动钮：按下时，测试灯亮，此时仪器输出高压；

     3、复位钮：按下时，测试灯灭，此时无高压输出；

     4、电压调节钮：调节输出电压的大小，逆时为小，反之为大；

     5、测试灯：该灯亮，表示高压已启动，灯灭则高压断开；

     6、超漏灯：该灯亮，表示被测物击穿，超漏为不合格；

     7、高压输出端：AC高压输出端；

     8、高压输出端：-DC高压输出端；

     9、电压表：输出电压指示；

    10、时间定时器：1s~99（999）s定时调节，可设定所需测试时间值；

    11、漏电流量程选择开关：切换漏电流量程，根据开关状态，分别为 0~2mA量程档、2mA~20mA量程档；

    12、漏电流预置/测试开关：按下开关，可设定漏电流报警值，弹出开关，在常态时即为测试状态，可通过“漏电流指示电流表”实时检测到漏电流值；

    13、漏电流电流表：根据“漏电流量程开关”位置，相应指示0~2mA、2~20mA、50mA；

    14、漏电流预置调节钮：按下预置/测试开关，可设定漏电流报警值0.3~2mA、2~20mA、50mA；

    15、定时开关：按下开关，调节时间定时器可设定测试时间，弹出开关，定时器不工作；

    16、遥控插座：因为本机的输出电压较高，为保证操作人员的安全，遥控不配置；

    17、接地柱：连接测试接地地线用；

    18、电压转换开关：AC/DC转换开关，按下为“DC”测试，弹出为“AC”测试；

    19、漏电流50mA(AC)开关。

    20、时间显示1~99（999）s

     1、操作者必须戴橡胶绝缘手套，座位下垫橡胶绝缘垫，以防高压电击；

     2、仪器必须可靠接地；

     3、在连接被测体时,必须保证高压输出为“0”及在“复位”状态；

     4、测试时,仪器接地端与被测体要可靠相接，严禁开路；

     5、切勿将输出地线与交流电源线短路，以免外壳带有高压，造成危险；

     6、尽可能避免高压输出端与地短路，以防发生意外；

     7、测试灯、超漏灯一旦损坏，必须立即更换，以防造成误判；

     8、排除故障时，必须切断电源；

     9、仪器空载调整高压时，漏电流指示有起始电流，属正常，不影响测试精度；

    10、仪器避免阳光正面直射，不要在高温潮湿多尘的环境中使用或存放；

    11、仪器使用一年后，必须按照国家技术监督部门要求送计量部门或回厂检定，合格后，方可继续使用。
