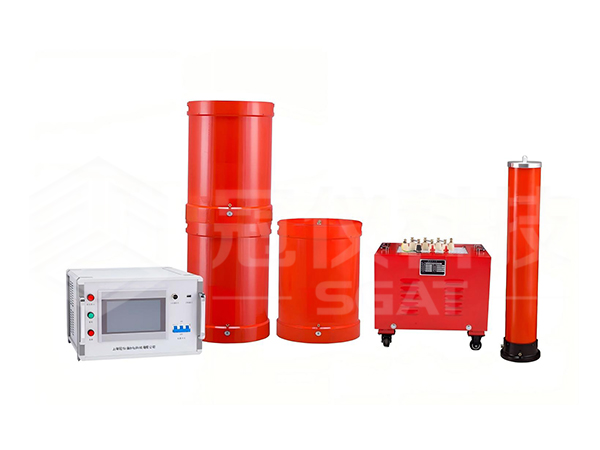

额定电压

25k；75kV

额定电流

3A；1A

测量精度

系统有效值1.5级

工作频率

30-300Hz

装置输出波形

正弦波

品质因素

装置自身Q≥30(f=45Hz)

波形畸变率

输出电压波形畸变率≤1%

输入电源

单相220或三相380V电压，频率为50Hz

工作时间

额定负载下允许连续60min；过压1.1倍1分钟

温升

额定负载下连续运行60min后温升≤65K

保护功能

过压、过流、零位启动、系统失谐（闪络）等保护功能

环境温度

－20℃-55℃

相对湿度

≤90%RH

海拔高度

≤3000米

1

10kV/300mm²电缆1.5km的交流耐压试验，电容量≤0.5632μF，试验频率30-300Hz，试验电压22kV，试验时间5min。使用电抗器三节并联，则L=110/3=36.7H

f=1/2π√LC=1/(2×3.14×√36.7×0.5632×10-6)=35.01Hz

I=2πfCU试 =2π×35.01×0.5632×10-6×22×103=2.73A

2

35kV/300mm²电缆0.35km的交流耐压试验，电容量≤0.0681μF，试验频率30-300Hz，试验电压52kV，试验时间60min。使用三节电抗器串联（互感系数1.2），L=110×3×1.2=396H

f=1/2π√LC=1/(2×3.14×√396×0.0681×10-6)=30.65Hz

I=2πfCU试 =2π×30.65×0.0681×10-6×52×103=0.68A

3

35kV主变的交流耐压试验，电容量≤0.02μF，试验频率45-65Hz，试验电压不超过68kV，试验时间1min。使用电抗器三节串联（互感系数1.2），则L=110×3×1.2=396H

f=1/2π√LC=1/(2×3.14×√363×0.02×10-6)=56.55Hz

I=2πfCU试 =2π×56.55×0.02×10-6×68×103=0.48A

10kV/300mm²电缆1.5km

使用电抗器三节并联

1.5kV

≤22kV

35kV/300mm²电缆0.35km

使用电抗器三节串联

3kV

≤52kV

35kV主变的交流耐压试验

使用电抗器三节串联

6kV

≤68kV

10kV开关等电气设备

使用电抗器三节串联

3kV

≤42kV

工作电源

220/380±10%V（单/三相），工频

输出电压

0-400V

额定输入电流

10A

额定输出电流

10A

电压分辨率

0.01kV

电压测量精度

1.5%

频率调节范围

30-300Hz

频率调节分辨率

≤0.1Hz

频率稳定度

0.1%

运行时间

额定容量下连续60min

额定容量下连续运行60min元器件最高温度

≤65K

噪声水平

≤50dB

尺寸（长宽高mm)

400×280×400

重量

约10kg

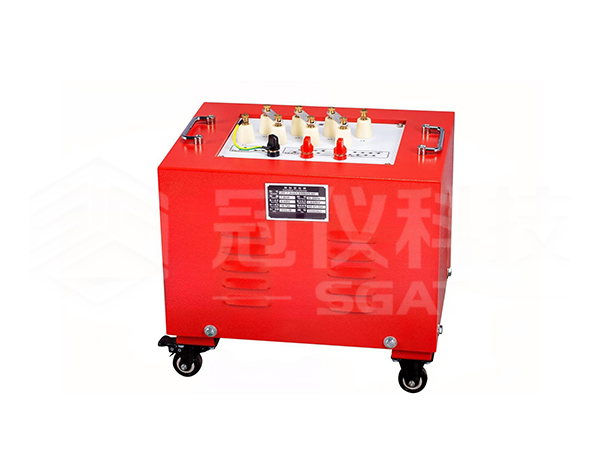

输入电压

0-400V

输出电压

1.5/3/6kV

结构

干式

尺寸（长宽高mm)

450×330×430

重量

约45kg

额定电压

25kV

额定电流

1A

电感量

110H/单节

品质因素

Q≥30(f=45Hz)

结构

干式

尺寸（内径高mm)

∅282×435

重量

约45kg

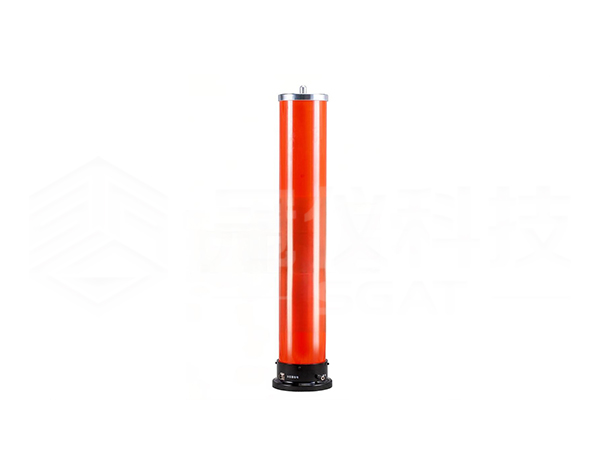

高压电容量

1000pF

介质损耗

tgσ≤0.5%

分压比

1000：1

测量精度

有效值1.5级

尺寸（内径高mm）

∅140×1000

重量

约8kg
