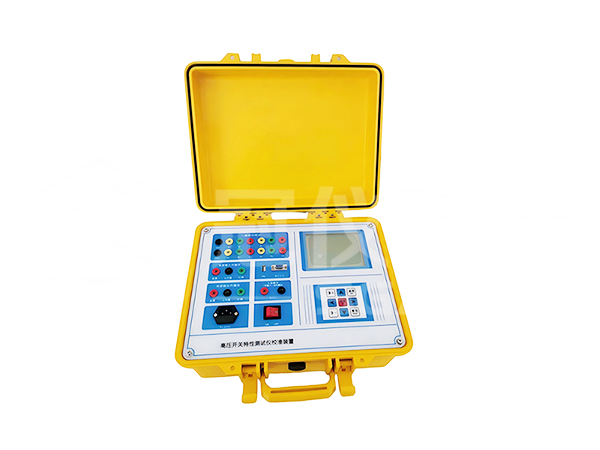

本仪器采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。

断路器行程速度校准运动平台，采用美国进口高速磁悬浮电机和驱动系统，精度1微米的光栅传感器采样，准确测试传感器运动行程和速度。

本装置既可单机使用，也可以联接电脑使用。本文前面以单机操作作为介绍，联机操作可参考后文软件操作说明。

2.1 本装置可12路断口同时输出，可同时模拟12个高压断路器触头断口的合/分闸。

2.2 可同时模拟高压断路器合闸或分闸时间，可在 1－20000ms范围内任意设置，分辨率：1μs，

精度：0.001%读数±5μs。

2.3 弹跳脉冲个数可在  0－250 个范围内任意设置，弹跳频率1kHz、2kHz、4kHz、8kHz可选择。

 2.4 支持不同期测试。

2.5 行程设置范围：10mm-800mm, 分辨率：0.01mm, 精度：0.1%读数±0.15mm

2.6 速度设置范围：0.1m/s-6.0m/s，分辨率：0.01 m/s，精度：0.1%读数±0.01 m/s

2.7 支持内部触发、外部触发、有源触发、无源触发。

2.8 时间校验及系统控制操作台重量约70公斤左右，行程速度校验运动平台约180公斤。

2.9 环境温度：10－30度  环境湿度：小于85％

       时间校准装置电路划分为：触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路，如图（1）所示。

图（1）

      BYKG-J12D校准装置时间校准的特点是：

3.1 实时性强，装置努力做到了触发实时，计数实时，输出实时。为了能实现实时，触发环节采用恒流触发，计数环节采用高速可编程逻辑电路构成同步计数器，保证计数输出和基准脉冲同步，输出电路采用晶体管模拟输出。

3.2 采用高精度石英晶振，保证基准脉冲的精确性和稳定性。

4.1  12路断口时间：

       模拟高压断路器12路触头输出，前6路A1，B1，C1，A2，B2，C2与其前端黑色接地插孔共地，后6路A3，B3，C3，A4，B4，C4与其前端黑色接地插孔共地，称之为虚地。如果要同时测量12路，则要保证两个地相连。

支持每一个断口设置不同的时间，支持不同期设置。

4.2有源输入外触发：

      由被校验的高压开关测试仪提供触发电压，输入触发电压的范围为：DC20－250伏。

4.3有源输出内触发：

      由本校准装置提供触发电压来触发被校验的高压开关测试仪，输出电压：DC 110V左右。

4.4 无源触发端：

       主要用于对本装置进行校准。此端口无法承受电压，否则会损坏设备。

4.5 USB接口和RS232联机接口：

       USB接口主要用于设备优盘升级和数据导出功能。RS232接口用于本校准装置与计算机联机通讯使用。

        注意：输出端口可以设置成节点输出或者TTL电平输出，不管哪种输出方式，都严禁输出端口短路，短路会损坏设备。
